Avant d'acheter un inverseur pour votre volet roulant, une question compte plus que toutes les autres : est-il compatible avec votre installation ? Un inverseur mal choisi ne fonctionnera pas, ou pire, risque d'endommager votre moteur. Ce guide vous donne les points de contrôle concrets à vérifier avant de passer commande.
Qu'est-ce qu'un inverseur de volet roulant, en bref
L'inverseur est le composant qui permet d'inverser le sens de rotation du moteur pour faire monter ou descendre le volet roulant. Il se situe généralement dans le boîtier de commande, près de l'interrupteur mural ou de la télécommande filaire. Sans un inverseur adapté à votre installation, la commande peut rester bloquée dans un seul sens, voire ne plus répondre du tout.
Avant de vérifier la compatibilité, assurez-vous de bien comprendre le fonctionnement global de votre système. Notre guide installer un inverseur volet roulant détaille les étapes concrètes de mise en place une fois le bon modèle choisi.
Les 5 points de compatibilité à vérifier avant achat
1. Le type de moteur (filaire ou radio)
C'est le premier tri à faire. Un volet roulant filaire fonctionne avec un fil de commande relié directement à l'interrupteur mural. Un volet roulant radio (ou motorisé avec télécommande) n'a pas besoin d'inverseur mécanique classique, car le sens de rotation est géré électroniquement.
À vérifier concrètement :

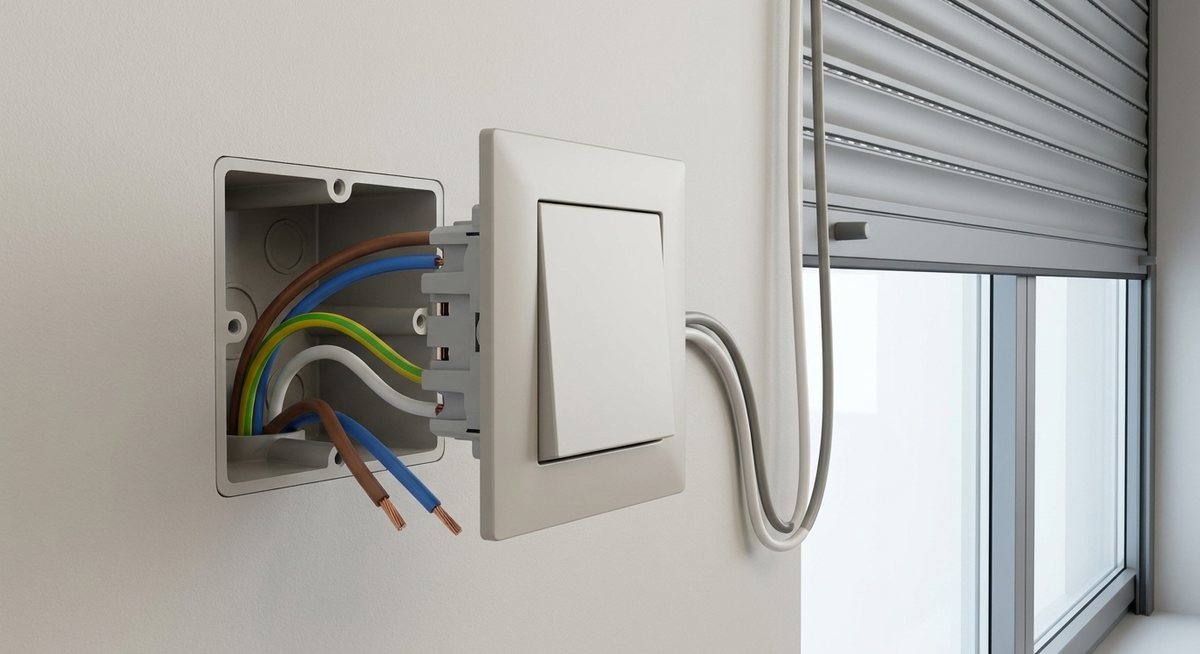

- Ouvrez votre boîtier de commande mural : voyez-vous des fils reliés directement, ou un petit boîtier électronique avec une antenne ?
- Un moteur radio nécessite un inverseur compatible avec le protocole du fabricant (souvent propriétaire), pas un inverseur générique.
2. La tension et l'intensité du moteur
Chaque inverseur est calibré pour une plage de tension et d'intensité précise. Un inverseur sous-dimensionné peut chauffer, griller ou déclencher le disjoncteur.
À vérifier concrètement :
- La tension du moteur (généralement 220-240V pour un usage domestique standard).
- L'intensité maximale supportée, indiquée sur la plaque signalétique du moteur (souvent en ampères, A).
- Comparez ces valeurs avec les caractéristiques techniques indiquées sur la fiche produit de l'inverseur.
3. Le nombre de fils et le type de raccordement
Les inverseurs de volet roulant se raccordent différemment selon les modèles : certains nécessitent 3 fils, d'autres 4 ou 5, selon qu'il y a un fil de terre, un fil pilote, ou une info de fin de course.
À vérifier concrètement :
- Comptez le nombre de fils sortant de votre moteur actuel.
- Vérifiez que le schéma de câblage fourni avec l'inverseur correspond à votre configuration existante.
- En cas de doute, prenez une photo du câblage actuel avant de commander : elle vous servira de référence.
4. La présence d'un disjoncteur thermique ou d'une sécurité intégrée
Certains moteurs de volet roulant intègrent une sécurité thermique qui coupe l'alimentation en cas de surchauffe. Si votre inverseur ne respecte pas ce mécanisme, cela peut créer des dysfonctionnements ou une usure prématurée.
À vérifier concrètement :
- Consultez la notice d'origine du moteur (souvent disponible en ligne via la marque et la référence).
- Vérifiez que l'inverseur visé mentionne explicitement sa compatibilité avec les sécurités thermiques standards.
5. Le format du boîtier et l'encombrement
Un inverseur trop volumineux ne rentrera pas dans une gaine ou un boîtier mural existant, surtout dans les installations anciennes avec peu d'espace derrière l'interrupteur.
À vérifier concrètement :

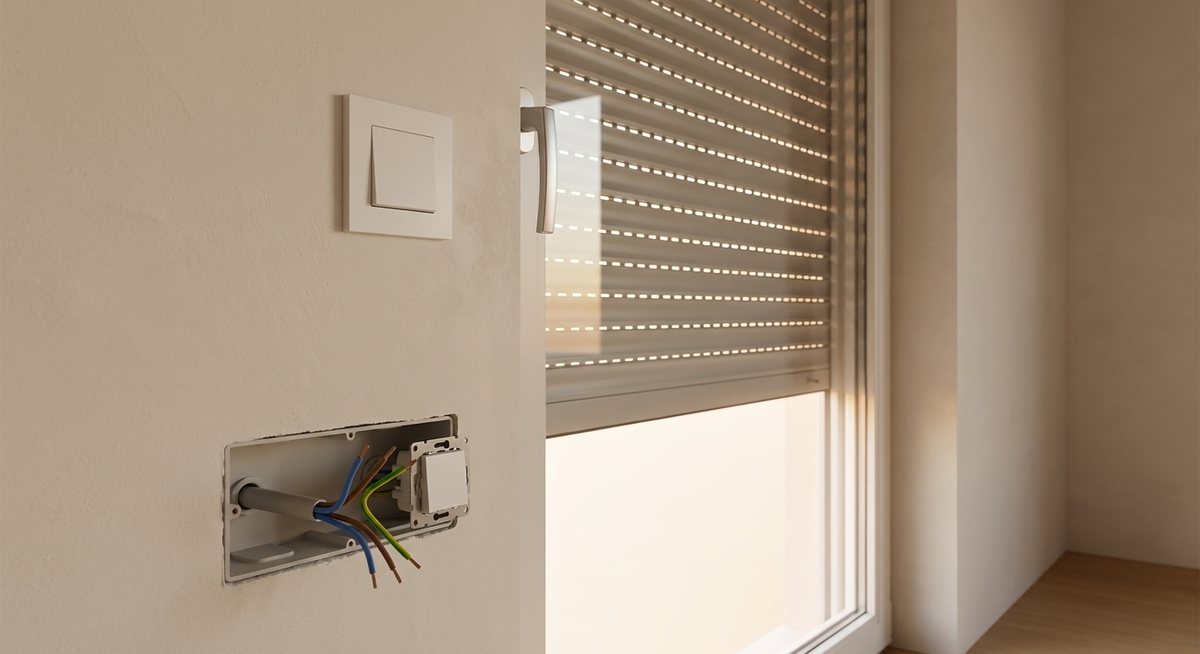

- Mesurez la profondeur disponible derrière votre plaque murale actuelle.
- Comparez avec les dimensions du boîtier de l'inverseur (largeur x hauteur x profondeur), généralement indiquées en mm sur la fiche produit.
Tableau récapitulatif : votre checklist avant commande
| Point à vérifier | Où trouver l'info | Pourquoi c'est important |
|---|---|---|
| Type de moteur (filaire/radio) | Boîtier de commande mural | Détermine la famille d'inverseur compatible |
| Tension et intensité | Plaque signalétique du moteur | Évite surchauffe ou disjonction |
| Nombre de fils | Câblage existant derrière la plaque | Assure un raccordement correct |
| Sécurité thermique | Notice d'origine du moteur | Préserve la durée de vie du moteur |
| Encombrement du boîtier | Espace derrière la plaque murale | Garantit une installation physique possible |
Cas particuliers à connaître
Volets roulants anciens (avant 2010) : certains modèles utilisent des moteurs avec des standards de câblage aujourd'hui peu courants. Un inverseur générique récent peut ne pas correspondre sans adaptateur.
Installations avec plusieurs volets sur un même interrupteur : la compatibilité doit être vérifiée pour l'ensemble du groupe, pas seulement pour un volet isolé, car l'intensité cumulée change la donne.
Moteurs de marque avec technologie propriétaire : certains fabricants imposent leurs propres inverseurs ou modules compatibles uniquement avec leur gamme. Vérifiez toujours la compatibilité de marque avant d'opter pour un inverseur universel.
FAQ : compatibilité inverseur volet roulant
Un inverseur universel fonctionne-t-il avec tous les volets roulants ? Non. Un inverseur dit "universel" couvre une large plage de tensions et de configurations filaires standards, mais il ne convient pas aux moteurs radio propriétaires ni aux installations avec câblage non conventionnel. Vérifiez toujours les 5 points de ce guide avant de considérer un modèle comme universel pour votre cas.
Comment savoir si mon volet roulant est filaire ou radio sans l'ouvrir ? Si vous utilisez une télécommande sans fil pour commander le volet, il s'agit très probablement d'un système radio. Si vous avez un interrupteur mural fixe relié par câble, c'est un système filaire. En cas de doute, l'ouverture du boîtier mural reste le moyen le plus fiable de vérifier.
Que faire si aucun inverseur du marché ne correspond exactement à ma configuration ? Dans ce cas, un électricien peut évaluer la possibilité d'un adaptateur de câblage, ou vous orienter vers un remplacement complet du moteur pour repartir sur une base standard et compatible.
La compatibilité dépend-elle de la marque du volet roulant ? Parfois. Les moteurs de marques comme Somfy, Simu ou Bubendorff ont chacun leurs spécificités techniques. Certains inverseurs sont conçus spécifiquement pour une marque, d'autres sont compatibles multi-marques à condition de respecter les critères électriques et de câblage.
