Suivez les repères et étapes utiles pour mesurer inverseur volet roulant correctement avant de commander, sans oublier les points de contrôle essentiels
- La mesure est cruciale pour éviter les retours
- Vérifier la puissance du moteur (Watts)
- Identifier le type de commande existante
- Prendre en compte le format et les fils
Avant d'acheter un inverseur pour votre volet roulant, une seule question compte vraiment : avez-vous les bonnes mesures ? Un boîtier mal dimensionné, une puissance sous-évaluée ou un format de fixation incompatible, et c'est le retour produit assuré. Ce guide vous montre précisément quoi mesurer, dans quel ordre, et comment éviter les pièges les plus courants avant de passer commande.
Pourquoi la mesure est l'étape qui évite le plus d'erreurs
L'inverseur volet roulant n'est pas un accessoire universel. Il doit correspondre à trois éléments de votre installation existante :
- le moteur du volet (tubulaire filaire, généralement)
- la puissance électrique consommée par ce moteur
- le mode de commande que vous souhaitez utiliser (simple, va-et-vient, télécommande)
Se tromper sur l'un de ces points entraîne soit un inverseur incompatible avec le moteur, soit un déclenchement qui ne fonctionne pas correctement, soit une surchauffe liée à une puissance mal calibrée. Prendre 10 minutes pour mesurer correctement évite un aller-retour complet avec le vendeur.
Les 4 mesures à relever avant d'acheter
1. La puissance du moteur (en Watts)
C'est la donnée la plus importante. Elle se trouve :
- sur l'étiquette collée sur le moteur (si accessible depuis le coffre du volet)
- sur la notice technique du volet roulant, si vous l'avez conservée
- sur la facture d'installation, si le volet a été posé par un professionnel
Où regarder concrètement : ouvrez le tablier ou le coffre du volet si possible, ou démontez la manivelle/le cache pour accéder à l'étiquette signalétique du moteur. Elle indique généralement une valeur entre 100 et 180 W pour un usage résidentiel classique.
> Si vous ne trouvez aucune indication, ne devinez pas. Un inverseur sous-dimensionné par rapport à la puissance réelle du moteur peut chauffer anormalement et se déclencher en sécurité, voire s'endommager.
2. Le type de commande actuelle
Avant de choisir un inverseur, identifiez comment vous commandez aujourd'hui votre volet :
- interrupteur va-et-vient classique (monter / descendre avec un bouton à bascule)
- bouton poussoir avec télécommande radio ajoutée en complément
- commande centralisée (plusieurs volets pilotés depuis un point unique)
Cette information ne se mesure pas au mètre, mais elle conditionne directement le type d'inverseur compatible avec votre installation. Un inverseur pensé pour un simple va-et-vient ne fonctionnera pas de la même façon sur une commande centralisée.

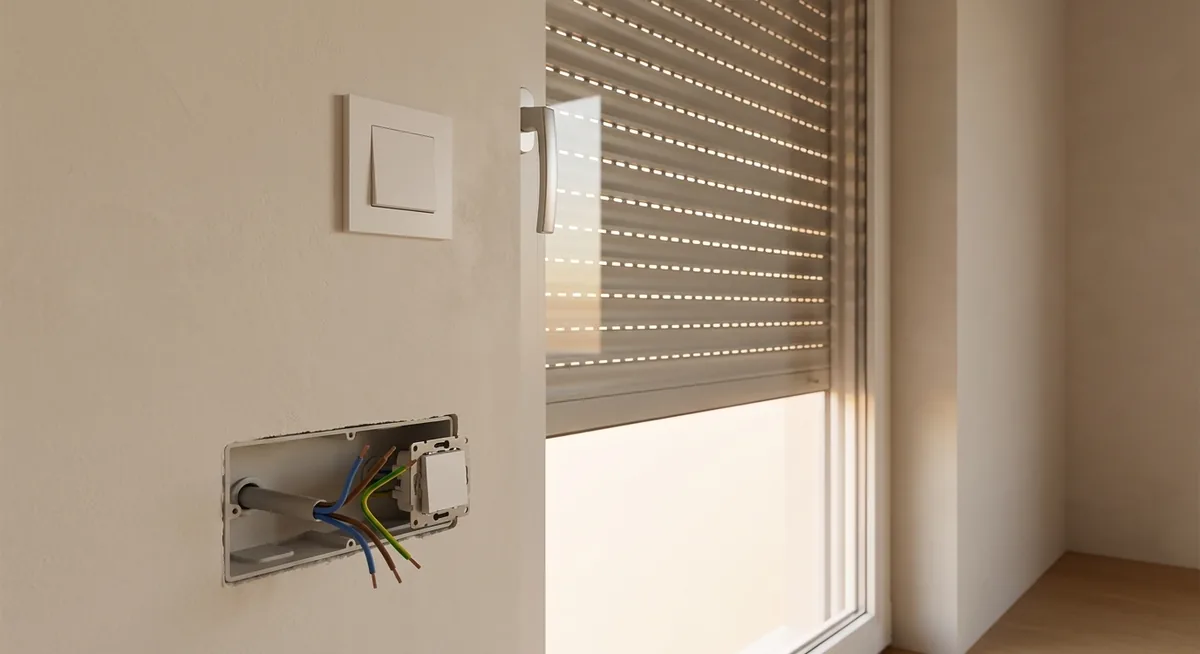

3. L'espace disponible dans le boîtier ou la gaine électrique
Si vous remplacez un inverseur existant ou installez le nouveau dans un boîtier mural :
- mesurez la profondeur du boîtier d'encastrement (généralement 40 mm ou 60 mm pour les boîtiers standards)
- mesurez la largeur disponible si plusieurs mécanismes doivent cohabiter dans le même boîtier (interrupteur + inverseur, par exemple)
- vérifiez le diamètre de la gaine électrique si un nouveau câblage doit être tiré
Un inverseur trop volumineux pour un boîtier encastré standard obligera à revoir l'installation, ce qui complique largement le remplacement.
4. La tension et le nombre de fils disponibles
Relevez également :
- la tension du circuit (230V en usage domestique standard en France)
- le nombre de fils arrivant au niveau du point de commande (3 fils pour un montage simple, davantage pour un va-et-vient ou une commande centralisée)
Cette vérification évite d'acheter un inverseur qui nécessiterait un câblage supplémentaire non prévu dans votre installation actuelle.
Tableau récapitulatif des mesures à prendre
| Élément à mesurer | Où le trouver | Pourquoi c'est important |
|---|---|---|
| Puissance du moteur (W) | Étiquette moteur, notice, facture | Évite un inverseur sous ou surdimensionné |
| Type de commande actuelle | Observation du point de commande existant | Détermine la compatibilité du mode de pilotage |
| Profondeur du boîtier | Boîtier mural existant | Évite un inverseur trop volumineux |
| Tension et nombre de fils | Câblage au niveau du point de commande | Évite un câblage supplémentaire imprévu |
Cas particuliers à anticiper
Volet roulant sans étiquette moteur lisible : si l'étiquette est effacée ou illisible, contactez le fabricant du volet avec la référence du modèle, ou faites appel à un électricien pour une mesure directe de la puissance consommée.
Plusieurs volets sur un même point de commande : dans ce cas, la puissance cumulée de tous les moteurs pilotés doit être prise en compte, pas uniquement celle d'un seul volet.
Remplacement d'un ancien inverseur déjà en place : reprenez si possible les mêmes dimensions de boîtier et le même type de câblage pour simplifier l'installation, sauf si l'ancien modèle présentait déjà un défaut de compatibilité.
Erreurs fréquentes à éviter
- Acheter sans connaître la puissance du moteur : c'est l'erreur la plus courante et la plus coûteuse à corriger après achat.
- Confondre boîtier d'encastrement et boîtier en saillie : les deux formats ne sont pas interchangeables sans adaptation.
- Ignorer le mode de commande existant : un inverseur adapté à un va-et-vient simple ne conviendra pas forcément à une commande centralisée.
- Se fier uniquement à la photo du produit : les dimensions annoncées en fiche produit doivent toujours être confrontées à vos mesures réelles.
Vérifiez la compatibilité avant d'acheter
Une fois ces quatre mesures en main, vous disposez de tout ce qu'il faut pour comparer les inverseurs disponibles et écarter les références incompatibles avec votre installation.
Retrouvez notre sélection complète et les critères de choix détaillés sur la page dédiée : Inverseur volet roulant : comment choisir
Vous y trouverez également des repères pour affiner votre choix selon votre configuration exacte (mono-commande, va-et-vient, commande centralisée) et éviter toute erreur de compatibilité avant l'achat.
