Installer un inverseur de volet roulant : guide pas à pas

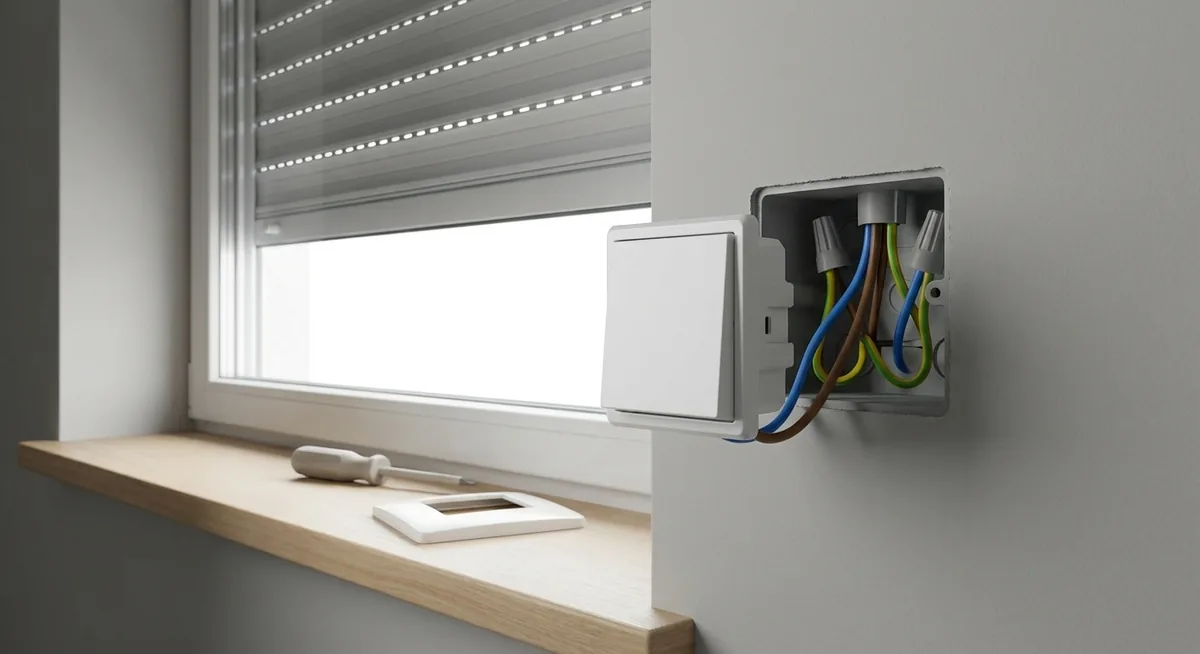

Remplacer ou installer un inverseur de volet roulant est une opération accessible si vous suivez les bonnes étapes dans le bon ordre. Ce guide vous accompagne du disjoncteur jusqu'au premier test de fonctionnement, avec toutes les précautions à respecter pour travailler en sécurité.

Avant de commencer, une règle simple : si vous avez le moindre doute sur le câblage existant ou si votre tableau électrique ne comporte pas de disjoncteur dédié clairement identifié, faites appel à un électricien. Un inverseur mal raccordé peut endommager le moteur du volet ou créer un risque électrique.

Qu'est-ce qu'un inverseur de volet roulant et à quoi sert-il ?

L'inverseur de volet roulant est le mécanisme (souvent un interrupteur à bascule ou un bouton double) qui permet d'inverser le sens de rotation du moteur pour faire monter ou descendre le volet. Sans lui, ou s'il est défaillant, le volet peut se bloquer dans une seule position, monter sans s'arrêter, ou ne plus répondre du tout.

Deux situations amènent généralement à ce guide :

• Remplacement d'un inverseur usé ou cassé (contacts grillés, bouton qui ne revient plus au repos, volet qui ne réagit plus).
• Installation neuve, par exemple lors de la pose d'un nouveau volet roulant électrique ou du remplacement d'un moteur.

Si vous n'êtes pas encore sûr du modèle qu'il vous faut, direction notre page dédiée inverseur volet roulant pour comparer les types disponibles selon votre installation.

Avant de commencer : vérifier la compatibilité

Ne sautez pas cette étape. Un inverseur qui ne correspond pas à votre moteur (tension, ampérage, type de raccordement) ne fonctionnera pas correctement, voire pas du tout.

Pour être certain de choisir ou de remplacer par le bon modèle, consultez notre guide complet : mesurer un inverseur volet roulant. Il détaille les points à vérifier : tension du moteur, nombre de fils, type de fixation en boîtier ou en encastré.

Points essentiels à confirmer avant l'achat ou l'installation :

• Tension du moteur : la grande majorité des moteurs filaires fonctionnent en 230V, mais certains modèles basse tension existent.
• Nombre de fils au moteur : généralement 3 fils (montée, descente, neutre) ou 4 fils selon les modèles.
• Type de montage : en saillie (fixé en applique sur le mur), à encastrer (dans une boîte murale existante), ou intégré à une télécommande filaire.
• Format et emplacement : certains inverseurs remplacent un ancien modèle à l'identique, d'autres nécessitent une nouvelle boîte d'encastrement.

Le matériel nécessaire

Avant de démarrer, rassemblez :

• Le nouvel inverseur (adapté à votre moteur, voir section précédente)
• Un tournevis plat et un tournevis cruciforme
• Un multimètre (indispensable pour vérifier l'absence de tension)
• Une pince à dénuder
• Du scotch électrique ou des dominos de raccordement
• Un tournevis testeur de tension (VAT) en complément du multimètre
• Une lampe torche si le tableau électrique est peu accessible

Étape 1 : couper l'alimentation électrique

C'est l'étape la plus importante du guide. Avant de toucher au moindre fil :

1. Repérez le disjoncteur correspondant au circuit du volet roulant sur votre tableau électrique.
2. Coupez ce disjoncteur (ou coupez le disjoncteur général si vous avez un doute sur le circuit exact).
3. Vérifiez l'absence de tension avec un tournevis testeur ou un multimètre directement sur les fils, avant de commencer à manipuler quoi que ce soit.
4. Si possible, signalez la coupure (étiquette, personne présente) pour éviter que quelqu'un ne réenclenche le disjoncteur pendant que vous travaillez.

Ne faites jamais confiance uniquement à la position du disjoncteur : testez toujours la tension avant de toucher les fils.

Étape 2 : démonter l'ancien inverseur (remplacement)

Si vous remplacez un inverseur existant :

1. Dévissez la plaque de finition et retirez le mécanisme de son boîtier.
2. Prenez une photo du câblage existant avant de débrancher quoi que ce soit. Cette photo sera votre référence pour le remontage.
3. Repérez les fils : phase, neutre, fil de montée, fil de descente. Notez les couleurs si elles sont visibles (mais fiez-vous surtout à la position et à la fonction, les couleurs pouvant varier selon l'installation).
4. Débranchez les fils un par un, en dévissant les bornes ou en retirant les dominos.
5. Retirez l'ancien mécanisme du boîtier mural.

Si c'est une installation neuve (pas de remplacement), passez directement à l'étape 3 après avoir préparé la boîte d'encastrement ou le support en saillie.

Étape 3 : raccorder le nouvel inverseur

C'est l'étape technique la plus délicate. Le principe reste globalement le même d'un modèle à l'autre, mais référez-vous impérativement à la notice du fabricant fournie avec votre inverseur, car les repères de bornes peuvent varier.

Raccordement type pour un inverseur à 3 positions (monter / arrêt / descendre) :

1. Raccordez le fil de phase (généralement rouge ou marron) à la borne d'entrée de l'inverseur.
2. Raccordez le fil de neutre (bleu) directement au moteur, sans passer par l'inverseur dans la plupart des configurations (vérifiez la notice, certains modèles nécessitent le neutre sur l'inverseur).
3. Raccordez les deux fils de commande du moteur (montée et descente) aux bornes correspondantes de l'inverseur, en respectant le sens indiqué sur le schéma fourni.
4. Vérifiez que chaque connexion est bien serrée : un fil mal serré peut provoquer une surchauffe ou un faux contact.
5. Si votre installation comporte un fil de terre, assurez-vous qu'il est bien raccordé selon les normes en vigueur.

Astuce pratique : si vous avez pris une photo de l'ancien câblage à l'étape 2, comparez-la avec le nouveau schéma pour repérer d'éventuelles différences de repérage entre les fabricants.

Étape 4 : fixer le mécanisme et remonter la plaque

1. Repositionnez le mécanisme de l'inverseur dans son boîtier (mural ou en saillie), en veillant à ne pas pincer les fils.
2. Vissez le mécanisme pour le fixer solidement.
3. Remontez la plaque de finition.
4. Vérifiez visuellement qu'aucun fil ne dépasse ou ne touche une partie métallique du boîtier.

Étape 5 : remettre sous tension et tester

1. Réenclenchez le disjoncteur au tableau électrique.
2. Actionnez l'inverseur en position "montée" : le volet doit monter. Si ce n'est pas le cas, coupez immédiatement l'alimentation et vérifiez le câblage (les fils montée/descente sont probablement inversés).
3. Actionnez ensuite la position "descente" pour confirmer le bon fonctionnement dans les deux sens.
4. Testez plusieurs cycles complets (montée puis descente) pour vous assurer que le mécanisme ne bloque pas et que l'arrêt automatique en fin de course fonctionne normalement.

Si le volet s'arrête trop tôt ou trop tard en fin de course, le problème vient généralement du réglage du moteur (fins de course) et non de l'inverseur lui-même.

Problèmes fréquents et solutions

Le volet ne réagit pas du tout après installation Vérifiez d'abord que le disjoncteur est bien réenclenché, puis contrôlez que la phase est correctement raccordée à l'inverseur avec un multimètre.

Le volet monte quand on appuie sur "descendre" (ou l'inverse) Les fils de commande montée/descente sont inversés au niveau de l'inverseur. Coupez l'alimentation et permutez les deux fils sur les bornes correspondantes.

Le bouton reste bloqué ou ne revient pas au repos Cela peut indiquer un inverseur défectueux dès l'origine, ou un mauvais calibre par rapport au moteur. Revérifiez la compatibilité du modèle installé.

Le moteur fait du bruit mais le volet ne bouge pas Ce problème n'est généralement pas lié à l'inverseur, mais au moteur ou au mécanisme d'enroulement lui-même. Un professionnel sera nécessaire.

Quand faire appel à un professionnel

Certaines situations dépassent le cadre du bricolage courant :

• Tableau électrique ancien sans disjoncteurs individuels clairement identifiés
• Câblage non conforme ou fils dénudés hors norme
• Moteur triphasé ou installation collective (immeuble, copropriété)
• Doute persistant sur le schéma de câblage malgré la notice

Dans ces cas, le coût d'un électricien reste largement inférieur au risque d'endommager le moteur ou de créer un danger électrique.

FAQ

Peut-on installer un inverseur de volet roulant sans couper l'électricité ? Non. Toute intervention sur le câblage doit se faire hors tension, avec vérification préalable à l'aide d'un multimètre ou d'un tournevis testeur.

Faut-il le même inverseur que l'ancien modèle ? Pas obligatoirement le même modèle, mais il doit être compatible avec la tension et le type de raccordement de votre moteur. Voir notre guide de mesure pour vérifier ces critères précisément.

Combien de temps prend cette installation ? Comptez entre 30 minutes et 1 heure pour un remplacement simple, un peu plus pour une installation neuve nécessitant la pose d'une boîte d'encastrement.

L'inverseur peut-il fonctionner avec une télécommande radio ? Certains inverseurs filaires coexistent avec un module radio ajouté en parallèle, mais cela dépend du modèle de moteur. Vérifiez la compatibilité avant l'achat.

Vous n'êtes pas encore sûr du modèle d'inverseur adapté à votre moteur ? Consultez notre guide mesurer un inverseur volet roulant pour identifier précisément les caractéristiques nécessaires avant l'achat, ou retrouvez l'ensemble de nos ressources sur la page inverseur volet roulant.
