Mesures, marges et vérifications utiles: tout ce qu'il faut pour relever vérin porte relevable cuisine proprement avant achat
- Comprendre l'importance de la mesure
- Préparer le matériel nécessaire
- Mesurer un vérin en place (longueur ouverte et fermée)
- Mesurer un vérin démonté
- Estimer le poids de la porte

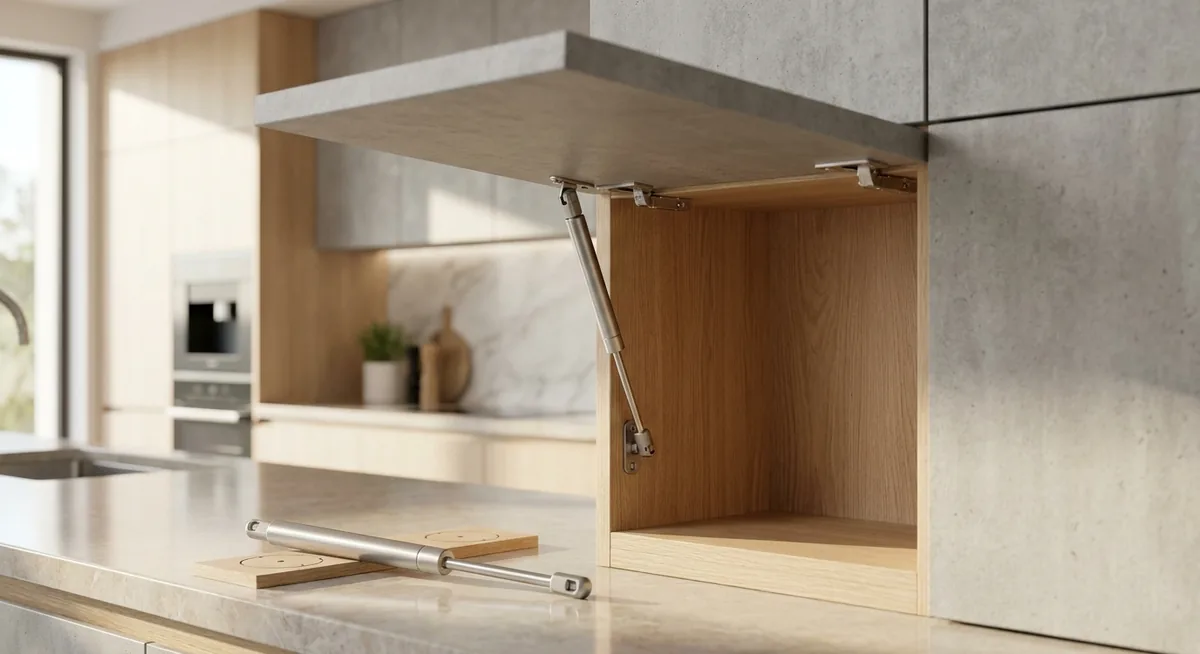

Remplacer un vérin de porte relevable qui faiblit, qui claque ou qui ne retient plus la porte est souvent plus simple qu'on ne le pense. La difficulté ne vient pas du montage, mais du choix du bon modèle : un vérin trop faible laissera la porte retomber, un vérin trop puissant l'empêchera de se refermer correctement. Tout se joue donc sur une mesure précise, faite dans le bon ordre, avant tout achat.
Ce guide vous montre étape par étape comment mesurer votre vérin existant (ou votre meuble s'il n'en a jamais eu), pour repartir avec des données fiables à utiliser dans notre simulateur.
Pourquoi la mesure est l'étape la plus importante
Un vérin de porte relevable n'est pas un accessoire universel. Sa force d'assistance (exprimée en Newtons) doit correspondre au poids et à la taille de la porte, et sa longueur doit s'adapter à la profondeur du caisson et à l'angle d'ouverture souhaité.
Deux erreurs reviennent très souvent :
- Se fier uniquement à la marque du meuble : deux caissons de la même marque peuvent nécessiter des vérins différents selon la porte installée.
- Mesurer un vérin détendu ou hors du meuble, ce qui fausse la longueur réelle utile.
Une mesure rigoureuse évite les allers-retours en magasin et les retours de commande en ligne.
Le matériel nécessaire
Avant de commencer, munissez-vous de :
- un mètre ruban souple (pour les longueurs)
- un mètre à ruban rigide ou une règle (pour les points de fixation)
- un tournevis (pour démonter le vérin existant si besoin)
- éventuellement un pèse-personne, pour estimer le poids de la porte
- une feuille pour noter chaque mesure au fur et à mesure
Étape 1 : Mesurer la longueur du vérin existant
C'est la donnée la plus critique. Deux cas de figure :
Si le vérin est encore en place
- Ouvrez la porte à l'angle maximal habituel.
- Mesurez la distance entre les deux points de fixation (axe à axe), et non la longueur totale du boîtier.
- Notez cette mesure : c'est la longueur ouverte.
- Fermez la porte et mesurez à nouveau entre les mêmes points : c'est la longueur fermée.
Si le vérin est démonté
- Posez-le à plat sur une surface plane.
- Mesurez du centre d'un axe de fixation au centre de l'autre, vérin totalement rétracté.
- Faites de même en position totalement déployée si possible (sans forcer).
Astuce pratique : notez toujours la mesure en millimètres, pas en centimètres approximatifs. Un écart de 5 mm peut suffire à rendre un modèle incompatible.
Étape 2 : Repérer les points de fixation
La position des fixations détermine si le nouveau vérin pourra se monter sans percer de nouveaux trous.
- Mesurez la distance entre le bord supérieur du caisson et le point de fixation haut.
- Mesurez la distance entre le bord de la porte et le point de fixation bas.
- Vérifiez si les fixations sont directement sur le caisson ou sur une plaque de montage (souvent le cas sur les meubles de cuisine récents).
Cette information est essentielle si vous changez de marque de vérin, car les schémas de perçage varient sensiblement d'un fabricant à l'autre.
Pour comprendre en détail comment vérifier qu'un nouveau modèle correspondra bien à votre meuble, consultez notre guide dédié : Compatibilité d'un vérin de porte relevable de cuisine.
Étape 3 : Estimer le poids et la taille de la porte
Le vérin doit fournir une force adaptée au poids réel de la porte, matériaux inclus (façade, isolation éventuelle, quincaillerie).
Pour estimer ce poids sans matériel spécifique :
- Démontez la porte (si c'est possible facilement) et pesez-la sur un pèse-personne.
- À défaut, mesurez sa largeur et sa hauteur : plus une porte est grande, plus elle est lourde, et plus la force du vérin doit être élevée.
- Notez également si la porte est simple (un seul battant relevable) ou double (deux battants qui s'écartent en éventail), car cela influence le nombre de vérins nécessaires.
Étape 4 : Vérifier l'angle d'ouverture souhaité
Certains vérins sont conçus pour une ouverture à 90°, d'autres jusqu'à 107° ou plus, utile si un plan de travail ou une hotte limite le débattement.
- Ouvrez la porte actuelle au maximum sans forcer.
- Estimez l'angle par rapport à la position fermée (un rapporteur d'angle ou une application smartphone peut aider).
- Notez si la porte doit s'arrêter avant un obstacle (hotte, luminaire, étagère haute).
Tableau récapitulatif des mesures à prendre
| Mesure | Où la prendre | Pourquoi c'est important |
|---|---|---|
| Longueur fermée | Entre les deux axes, porte fermée | Vérifie l'encombrement au repos |
| Longueur ouverte | Entre les deux axes, porte ouverte | Vérifie la course du vérin |
| Position des fixations | Bord caisson / bord porte | Compatibilité de perçage |
| Poids de la porte | Pesée directe ou estimation | Choix de la force en Newtons |
| Angle d'ouverture | Porte ouverte au maximum | Confort d'usage et sécurité |
Erreurs fréquentes à éviter
- Mesurer un vérin détendu, hors tension : la longueur réelle en fonctionnement peut légèrement différer.
- Oublier de mesurer les deux vérins sur une porte double : ils ne sont pas toujours identiques selon le poids réparti.
- Négliger le jeu de la charnière : un vérin parfaitement dimensionné mais mal positionné peut créer un frottement ou un blocage.
- Se baser sur la référence imprimée sur l'ancien vérin sans vérifier qu'elle est encore lisible ou correcte : l'usure peut effacer les inscriptions, et certaines références correspondent à des gammes discontinuées.
FAQ – Mesurer un vérin de porte relevable de cuisine
Faut-il mesurer le vérin fermé ou ouvert ? Les deux. La longueur fermée sert à vérifier l'encombrement, la longueur ouverte permet de confirmer que la course du nouveau vérin correspondra à l'amplitude souhaitée.
Puis-je mesurer sans démonter le vérin ? Oui, dans la majorité des cas. Il suffit de mesurer entre les deux points de fixation visibles, porte ouverte puis fermée, sans retirer le vérin du meuble.
Que faire si je n'ai plus l'ancien vérin (porte sans assistance) ? Mesurez directement les points de fixation prévus sur le caisson et la porte, ainsi que le poids et les dimensions de la porte. Ces données suffisent à orienter le choix d'un nouveau modèle.
La force en Newtons est-elle indiquée sur le vérin ? Souvent oui, sous forme d'un chiffre suivi de "N" (par exemple 100N). Si l'inscription est illisible, le poids et la taille de la porte permettent une estimation fiable.
Une petite erreur de mesure est-elle grave ? Un écart de quelques millimètres sur la longueur peut suffire à empêcher un montage propre. Il est préférable de mesurer deux fois plutôt qu'une avant de valider un achat.
Passer à l'étape suivante
Une fois vos mesures notées noir sur blanc, deux options s'offrent à vous :
- Si vous avez un doute sur la correspondance entre un modèle en vente et votre meuble actuel, consultez notre guide Compatibilité d'un vérin de porte relevable de cuisine pour croiser vos données avec les critères techniques à vérifier.
- Pour aller plus vite, utilisez directement notre outil dédié sur la page Vérin de porte relevable de cuisine : renseignez vos mesures et obtenez une orientation claire vers les modèles compatibles, sans jargon technique inutile.
Une mesure bien faite aujourd'hui, c'est une porte qui tient bien pendant des années.
