Guide de mesure précise des tulipes de volet roulant: diamètre extérieur, largeur intérieure coulisse, profondeur et points de fixation. Méthode simple avec outils basiques.
- Utilisez un pied à coulisse pour les mesures précises
- Relevez le diamètre extérieur et la largeur intérieure
- Vérifiez la profondeur et les points d'ancrage
Mesurer correctement une tulipe de volet roulant est essentiel pour garantir un fonctionnement optimal de votre installation. Une erreur de mesure peut entraîner des dysfonctionnements, une usure prématurée ou même l'impossibilité de monter la pièce. Ce guide vous explique étape par étape comment prendre les bonnes mesures.
Qu'est-ce qu'une tulipe de volet roulant ?
La tulipe est la pièce de guidage située en bas du volet roulant, dans les coulisses latérales. Elle assure la liaison entre le tablier et les rails de guidage, permettant un mouvement fluide lors de la montée et de la descente du volet.
Les mesures essentielles à relever
1. Diamètre extérieur de la tulipe
Pourquoi cette mesure ? Le diamètre extérieur détermine la compatibilité avec vos coulisses existantes.
Comment mesurer :
- Utilisez un pied à coulisse ou un mètre ruban
- Mesurez la partie la plus large de la tulipe
- Arrondissez au millimètre supérieur si nécessaire
Dimensions courantes : 12mm, 14mm, 15mm, 16mm, 18mm
2. Hauteur totale de la tulipe
Pourquoi cette mesure ? La hauteur influence l'espace nécessaire dans la coulisse et la stabilité du guidage.
Comment mesurer :
- Mesurez de la base jusqu'au sommet de la tulipe
- Incluez toutes les parties saillantes
- Vérifiez que cette hauteur est compatible avec l'espace disponible dans vos coulisses
3. Diamètre de fixation sur le tablier
Pourquoi cette mesure ? Cette dimension assure la fixation correcte sur les lames du tablier.
Comment mesurer :
- Mesurez le diamètre de la partie qui s'insère dans la lame
- Vérifiez l'épaisseur de la lame du tablier
- Contrôlez le type de fixation (clipsage, vissage, encastrement)
Outils pour mesurer Tulipe volet roulant

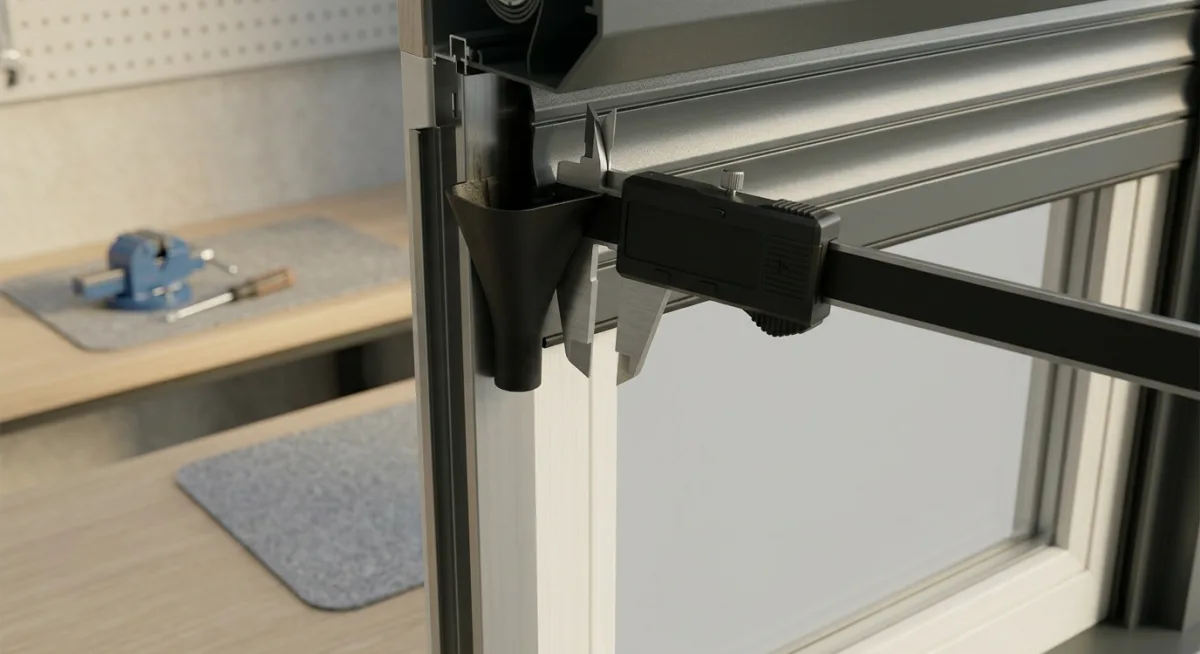

- Pied à coulisse : pour les mesures précises au millimètre
- Mètre ruban : pour les mesures générales
- Règle graduée : pour vérifier les petites dimensions
- Lampe de poche : pour éclairer les zones difficiles d'accès
Mesurer Tulipe volet roulant étape par étape
Étape 1 : Démontage sécurisé
- Coupez l'alimentation électrique du volet
- Remontez complètement le tablier
- Démontez délicatement la tulipe défectueuse
- Nettoyez la pièce pour faciliter les mesures
Étape 2 : Prise de mesures
- Mesurez le diamètre extérieur à plusieurs endroits pour détecter une éventuelle déformation
- Relevez la hauteur totale en positionnant la tulipe sur une surface plane
- Contrôlez le diamètre de fixation et le type d'assemblage
- Notez le matériau (PVC, métal, composite) pour la compatibilité
Étape 3 : Vérification de compatibilité
- Comparez vos mesures avec les dimensions des coulisses
- Vérifiez l'espacement disponible dans le caisson
- Contrôlez l'alignement avec les autres tulipes du tablier
Erreurs courantes avec Tulipe volet roulant
Mesure approximative
Ne vous fiez pas à une estimation visuelle. Une différence de quelques millimètres peut compromettre l'installation.
Oubli de l'usure
Une tulipe usée peut avoir des dimensions différentes de l'origine. Mesurez une tulipe en bon état si possible.
Non-vérification de l'ensemble
Contrôlez que toutes les tulipes du tablier ont les mêmes dimensions pour un fonctionnement harmonieux.
Cas particuliers de mesure
Tulipes déformées
Si la tulipe est déformée, mesurez une tulipe identique en bon état ou référez-vous aux spécifications du fabricant.
Installations anciennes
Pour les volets anciens, les dimensions peuvent être non-standard. Privilégiez la mesure directe plutôt que les références catalogue.
Tulipes spéciales
Certaines tulipes ont des formes particulières (crantées, à ergots). Relevez tous les détails spécifiques.
Vérifier Tulipe volet roulant avant achat
Avant de commander votre nouvelle tulipe :
- Double-vérifiez vos mesures en les reprenant une seconde fois
- Consultez la documentation de votre volet roulant si disponible
- Vérifiez la compatibilité matériau avec vos coulisses existantes
- Contrôlez les spécifications techniques du fabricant
Conseils pour un remplacement réussi
- Remplacez toutes les tulipes usées en même temps
- Vérifiez l'état des coulisses lors du remplacement
- Testez le fonctionnement après installation
- Conservez les mesures pour de futurs remplacements
Questions fréquentes sur Tulipe volet roulant
Puis-je utiliser une tulipe légèrement plus petite ? Non, une tulipe sous-dimensionnée créera du jeu et des dysfonctionnements.
Comment mesurer si la tulipe est cassée ? Récupérez tous les morceaux et reconstituez la forme, ou mesurez une tulipe identique sur le même tablier.
Les tulipes doivent-elles être toutes identiques ? Oui, pour un fonctionnement optimal, toutes les tulipes d'un même tablier doivent avoir les mêmes dimensions.
---
