Installer un transformateur pour spots LED : étapes et sécurité

Remplacer une ampoule halogène par un spot LED, c'est simple. Mais quand le spot fonctionne en très basse tension (12V ou 24V), il a besoin d'un transformateur pour convertir le courant du secteur (230V) en tension compatible. Une installation mal faite peut entraîner un clignotement, une surchauffe, voire un risque électrique. Ce guide vous explique, pas à pas, comment installer un transformateur pour spots LED en toute sécurité, avec les bons réflexes à avoir avant même de sortir le tournevis.

Avant de commencer, une question mérite d'être tranchée : votre transformateur est-il bien compatible avec vos spots LED ? C'est le point de blocage n°1 avant toute installation.

Pourquoi un transformateur est-il nécessaire pour des spots LED ?

Certains spots LED fonctionnent directement en 230V (branchement direct sur secteur). D'autres, notamment les spots encastrés basse tension (souvent en 12V), nécessitent un transformateur — aussi appelé driver ou alimentation LED — pour abaisser et stabiliser la tension.

Deux familles de transformateurs existent :

• Transformateur électronique : léger, compact, mais parfois incompatible avec certains variateurs ou drivers LED bas de gamme.
• Transformateur ferromagnétique (torique) : plus lourd, plus stable électriquement, souvent recommandé pour les installations avec variation d'intensité.

Le choix du bon type impacte directement la durée de vie de vos spots et l'absence de scintillement. C'est pourquoi la compatibilité doit être vérifiée avant l'achat, pas après l'installation.

Pour comprendre les critères de compatibilité (puissance, type de courant, variateur), consultez notre page dédiée : tout savoir sur le transformateur pour spot LED.

Avant l'installation : les vérifications indispensables

Une installation ratée vient rarement d'une erreur de câblage complexe, mais d'un oubli en amont. Voici les points à valider avant de commencer :

1. Calculer la puissance totale nécessaire

Additionnez la puissance (en watts) de tous les spots LED alimentés par le même transformateur. Un transformateur de 60W ne doit pas alimenter plus de 80% de sa capacité en usage continu, soit environ 48W réels de spots.

Exemple concret : 6 spots LED de 5W = 30W de charge totale. Un transformateur 60W est largement suffisant et offre une marge de sécurité.

2. Vérifier la tension de sortie attendue

12V ou 24V ? Cette information est indiquée sur l'emballage des spots. Un mauvais choix de tension grille les LED instantanément ou empêche tout allumage.

3. Contrôler la compatibilité avec un variateur

Si vous souhaitez installer un variateur d'intensité, le transformateur doit être explicitement compatible "dimmable". Un transformateur électronique standard associé à un variateur peut provoquer clignotements ou bourdonnements.

4. Couper l'alimentation générale

Avant toute manipulation, coupez le disjoncteur du circuit concerné au tableau électrique, et vérifiez l'absence de tension avec un tournevis testeur ou un multimètre.

Étapes d'installation d'un transformateur pour spots LED

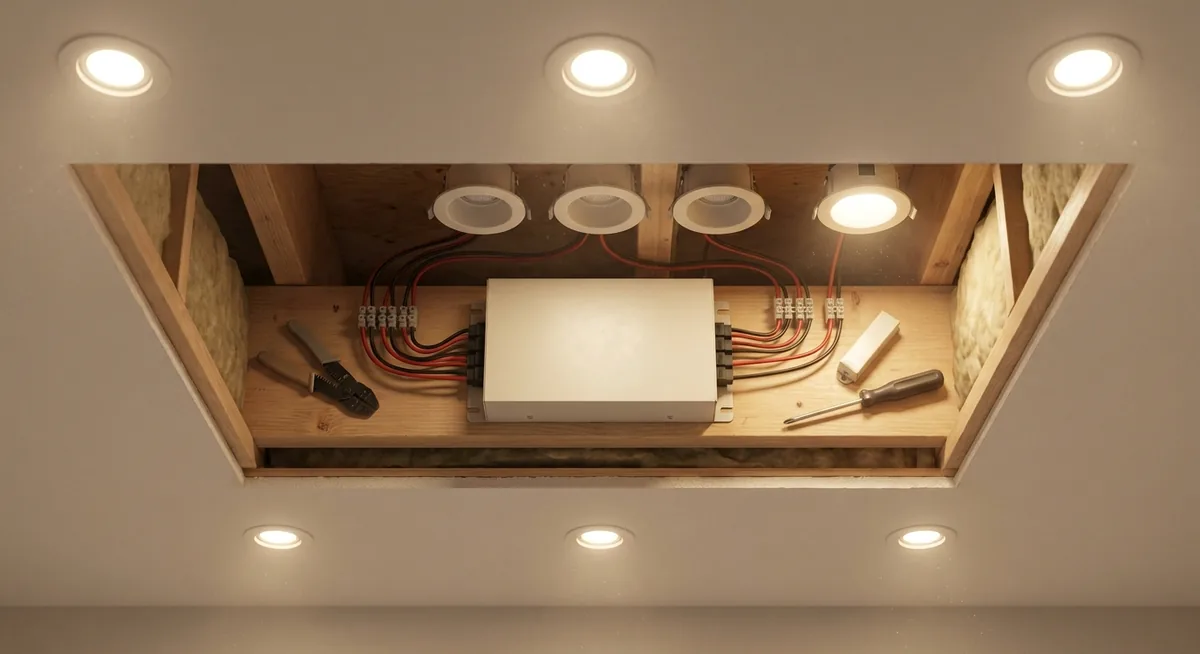

Étape 1 : Préparer l'emplacement du transformateur

Le transformateur doit être installé dans un endroit accessible (pour la maintenance) et ventilé (pour éviter la surchauffe). Évitez de l'enfermer dans un caisson hermétique ou de le placer directement en contact avec un isolant thermique.

Emplacements courants :

• Faux plafond, à proximité des spots
• Boîtier de dérivation dédié
• Coffret technique existant

Étape 2 : Raccorder l'entrée 230V

Le câble d'arrivée secteur (phase, neutre, terre) se raccorde sur les bornes d'entrée du transformateur, généralement identifiées par les lettres L (phase), N (neutre) et parfois un symbole terre.

Ne jamais inverser l'entrée et la sortie : cela endommage définitivement le transformateur et les spots.

Étape 3 : Raccorder la sortie basse tension

Les câbles de sortie (souvent en 12V ou 24V, sans polarité stricte pour les transformateurs AC) se connectent au câblage des spots. Respectez la section de câble recommandée par le fabricant, en particulier sur les longues distances où la chute de tension peut affecter la luminosité.

Étape 4 : Fixer le transformateur

Vissez-le solidement sur un support stable, à distance de tout matériau inflammable. Certains modèles disposent de pattes de fixation dédiées.

Étape 5 : Remettre sous tension et tester

Réactivez le disjoncteur et testez l'allumage des spots. Un clignotement, un bourdonnement ou une chaleur excessive indique un problème de compatibilité à corriger immédiatement.

Sécurité électrique : les normes à respecter

L'installation d'un transformateur n'est pas anodine sur le plan électrique. Quelques repères essentiels :

• Norme NF C 15-100 : elle encadre les installations électriques basse tension en France, y compris les circuits d'éclairage. Un transformateur mal protégé ou mal fixé peut constituer une non-conformité.
• Indice de protection (IP) : dans une salle de bain ou un espace humide, le transformateur doit afficher un IP adapté à la zone d'installation (IP44 minimum en zone 2, par exemple).
• Protection thermique : privilégiez un transformateur avec protection intégrée contre les surcharges et les courts-circuits.
• Ne jamais dépasser la puissance nominale : une surcharge répétée use prématurément le transformateur et peut créer un point chaud dangereux.

En cas de doute sur le circuit existant, sur la mise à la terre ou sur une installation ancienne, faire intervenir un électricien reste la solution la plus sûre — notamment pour toute pièce d'eau (salle de bain, extérieur).

Erreurs fréquentes à éviter

• Sous-dimensionner ou surdimensionner le transformateur par rapport à la puissance réelle des spots
• Ignorer la compatibilité variateur, provoquant clignotements et bourdonnements
• Enfermer le transformateur sans ventilation, entraînant une surchauffe
• Utiliser un câble trop fin sur une longue distance, causant une perte de luminosité
• Mélanger plusieurs types de spots (puissances très différentes) sur un même transformateur, déséquilibrant la charge

FAQ

Un transformateur pour spots LED s'use-t-il avec le temps ? Oui, comme tout composant électronique, sa durée de vie est limitée (souvent 20 000 à 50 000 heures). Une surchauffe régulière ou une surcharge accélère son vieillissement.

Peut-on installer soi-même un transformateur de spots LED ? Oui pour un remplacement à l'identique sur un circuit existant, en respectant les précautions de coupure et de raccordement. Pour une création de circuit ou une intervention en zone humide, l'avis d'un professionnel est recommandé.

Pourquoi mes spots LED clignotent-ils après installation ? Le plus souvent, c'est un problème de compatibilité entre le transformateur et le variateur, ou une charge trop faible par rapport à la puissance minimale du transformateur.

Peut-on alimenter des spots de puissances différentes sur le même transformateur ? C'est possible tant que la puissance totale reste dans la plage de fonctionnement du transformateur, mais cela peut créer des différences de luminosité entre spots.

Vérifiez la compatibilité avant d'acheter

Avant d'installer quoi que ce soit, assurez-vous que le transformateur choisi correspond réellement à vos spots LED : puissance, tension, compatibilité variateur. C'est l'étape qui évite 90% des problèmes après installation.

Consultez notre page complète transformateur pour spot LED pour comparer les types, vérifier les puissances recommandées et sécuriser votre choix avant achat.
