Ordre des étapes, points de contrôle et gestes utiles: tout pour installer puissance moteur volet roulant plus sereinement
- Vérifiez la puissance et la compatibilité du moteur avant de commencer l'installation.
- Suivez les étapes pour déposer l'ancien mécanisme, préparer l'axe et installer le nouveau moteur.
- Effectuez le raccordement électrique en toute sécurité.
- Réglez précisément les fins de course pour un fonctionnement optimal du volet.
> Vous venez de choisir votre moteur ou vous êtes en train de comparer les modèles ? Ce guide vous accompagne de la préparation du chantier jusqu'aux réglages fins de course, pour une installation réussie du premier coup.
Sommaire
- Ce qu'il faut vérifier avant de commencer
- Les outils nécessaires
- Étape 1 – Déposer l'ancien mécanisme
- Étape 2 – Préparer l'axe et le tablier
- Étape 3 – Installer le moteur tubulaire
- Étape 4 – Raccordement électrique
- Étape 5 – Régler les fins de course
- Étape 6 – Tester et ajuster
- Les erreurs fréquentes à éviter
- FAQ
Ce qu'il faut vérifier avant de commencer
Avant de toucher au volet, une vérification s'impose. Une installation ratée vient rarement d'un mauvais geste — elle vient presque toujours d'un moteur mal dimensionné ou incompatible avec le tablier existant.
La puissance du moteur est-elle adaptée ?
C'est le point de départ. Un moteur sous-dimensionné forcera en permanence, surchauffera et tombera en panne prématurément. Un moteur surdimensionné peut endommager le tablier ou les lames.
La puissance se calcule à partir de trois paramètres :
| Paramètre | Ce qu'il détermine |
|---|---|
| Largeur du volet (en cm) | Surface totale à soulever |
| Hauteur du volet (en cm) | Poids du tablier |
| Matériau du tablier | Aluminium, PVC, acier… |
> Avant d'aller plus loin, assurez-vous d'avoir sélectionné le bon moteur pour votre configuration. Notre outil de calcul vous donne la puissance exacte en quelques secondes : Calculer la puissance de mon moteur →
La compatibilité avec l'axe
Les moteurs tubulaires s'insèrent dans l'axe du volet. Vérifiez :
- Le diamètre de l'axe : 40 mm, 50 mm, 60 mm ou 70 mm sont les standards courants
- Le type de couronne : elle fait l'interface entre le moteur et l'axe — elle doit correspondre exactement au profil de votre axe
- La longueur du moteur : elle doit être compatible avec la largeur de votre coffre de volet
L'alimentation électrique disponible
- Volet filaire : présence d'une alimentation 230 V dans le coffre ou à proximité immédiate
- Volet radio/solaire : vérifier l'ensoleillement ou la portée radio selon le modèle
- Volet connecté : compatibilité avec votre box domotique (Zigbee, Z-Wave, Wi-Fi, etc.)
Les outils nécessaires
Pas besoin d'un atelier complet. Voici ce qu'il vous faut pour une installation standard :
- Tournevis plat et cruciforme
- Clé à molette ou clé plate (selon les fixations)
- Perceuse avec forets adaptés (si fixation murale à reprendre)
- Multimètre (pour vérifier la tension avant raccordement)
- Escabeau stable
- Scotch de masquage ou crayon pour repérer les positions
- Notice du moteur (indispensable pour les fins de course électroniques)
Étape 1 – Déposer l'ancien mécanisme
Si vous remplacez un moteur existant ou motorisez un volet manuel, commencez par mettre le volet hors tension au tableau électrique. Ne vous fiez pas à l'interrupteur mural seul.
Pour un volet déjà motorisé
- Ouvrez le coffre de volet (trappe de visite ou dépose du capot selon le modèle)
- Débranchez le connecteur électrique du moteur
- Retirez la tête de moteur côté opposé à l'axe (généralement maintenue par un support à baïonnette ou à vis)
- Faites glisser le moteur hors de l'axe tubulaire
- Conservez les couronnes si elles sont compatibles avec le nouveau moteur
Pour un volet manuel à motoriser
- Retirez la manivelle ou la sangle et son mécanisme
- Dégagez l'axe de ses supports latéraux
- Posez l'axe sur un plan de travail stable pour y insérer le moteur
Étape 2 – Préparer l'axe et le tablier
Avant d'insérer le nouveau moteur, quelques vérifications s'imposent sur l'axe lui-même.
Vérifier l'état de l'axe
- L'axe ne doit pas être voilé ou déformé
- Les extrémités doivent être propres, sans résidu de colle ou de rouille
- Le tablier doit être correctement agrafé sur l'axe (vérifiez que les premières lames ne sont pas décollées)
Monter la couronne d'entraînement
La couronne se clipse ou se visse à l'extrémité de l'axe côté moteur. Elle doit s'emboîter sans forcer — si vous devez forcer, la couronne n'est pas la bonne taille.
> Une couronne mal adaptée est la première cause de bruit anormal et de décrochage du tablier après installation.

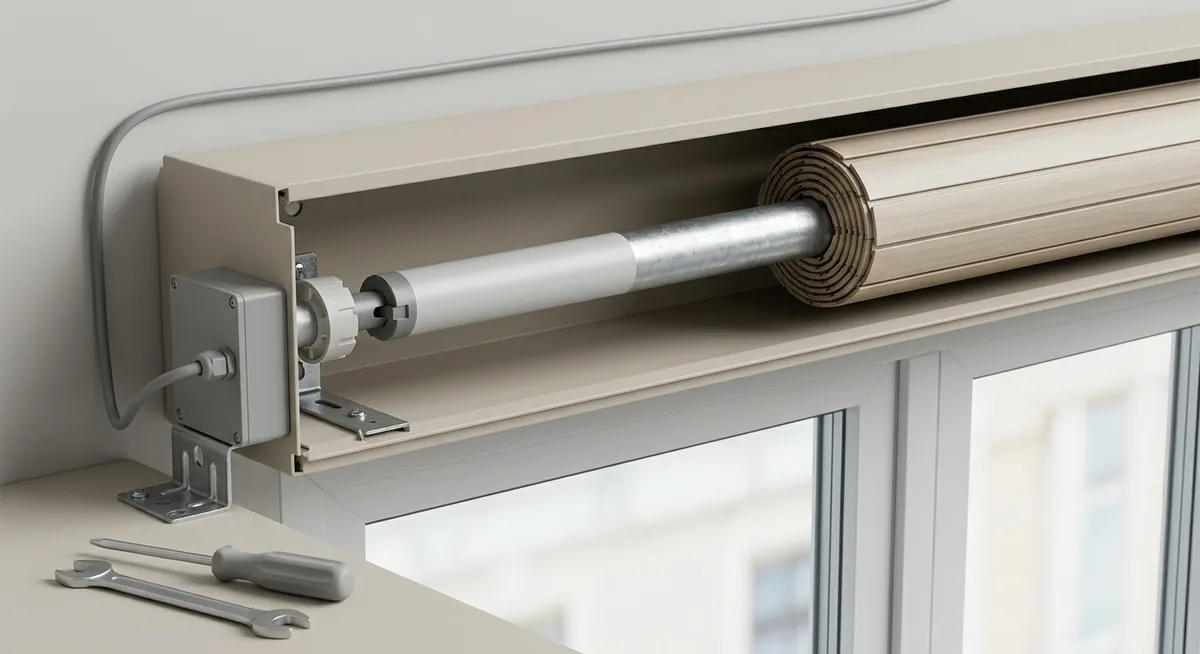

Étape 3 – Installer le moteur tubulaire
C'est l'étape centrale. Procédez méthodiquement.
Insertion du moteur dans l'axe
- Orientez le moteur de façon à ce que le câble d'alimentation ressorte du bon côté (côté coffre, vers l'alimentation)
- Insérez le moteur dans l'axe tubulaire en le faisant glisser doucement
- Engagez la tête de moteur dans la couronne jusqu'au clic de verrouillage
- Vérifiez que le moteur ne tourne pas librement dans l'axe — il doit être solidaire
Fixation du support anti-rotation
Le moteur est livré avec un support (ou "tête fixe") qui s'ancre dans le coffre ou sur le tableau de baie. Ce support empêche le moteur de tourner sur lui-même lors du fonctionnement.
- Positionnez le support dans le logement prévu dans le coffre
- Fixez-le avec les vis fournies
- Vérifiez que l'axe tourne librement à la main une fois le moteur en place
Remise en place de l'axe
Replacez l'axe avec le moteur dans ses supports latéraux. L'axe doit être parfaitement horizontal — un axe en biais provoque une descente inégale du tablier et use prématurément les lames.
Étape 4 – Raccordement électrique
> Cette étape doit être réalisée tableau électrique coupé. Si vous n'êtes pas à l'aise avec l'électricité, faites appel à un électricien pour cette seule étape.
Câblage standard d'un moteur filaire 230 V
Un moteur de volet roulant filaire comporte généralement 3 fils :
| Fil | Couleur standard | Fonction |
|---|---|---|
| Phase montée | Marron ou noir | Commande montée |
| Phase descente | Gris ou noir | Commande descente |
| Neutre | Bleu | Retour neutre |
Certains moteurs ajoutent un fil de terre (vert/jaune) à raccorder obligatoirement.
Connexion à l'interrupteur ou au récepteur radio
- Interrupteur filaire : raccordez les fils selon le schéma fourni dans la notice (les couleurs peuvent varier selon les marques)
- Récepteur radio : le récepteur s'intercale entre l'alimentation et le moteur — suivez le schéma de câblage spécifique au récepteur
- Moteur connecté : référez-vous à la notice du fabricant, le câblage peut différer significativement
Vérification avant mise sous tension
Avant de remettre le courant :
- Vérifiez que tous les connecteurs sont bien enfoncés
- Assurez-vous qu'aucun fil nu ne touche le coffre métallique
- Contrôlez avec un multimètre que la tension est bien coupée au niveau du câble
Étape 5 – Régler les fins de course
C'est l'étape que beaucoup négligent — et qui fait toute la différence entre un volet qui fonctionne bien et un volet qui claque, force ou s'arrête au mauvais endroit.
Qu'est-ce qu'une fin de course ?
La fin de course est la position à laquelle le moteur s'arrête automatiquement, en haut (volet ouvert) et en bas (volet fermé). Un réglage précis évite :
- Le tablier qui s'enroule trop et force sur le coffre
- Le volet qui ne descend pas complètement et laisse un jour en bas
- Le moteur qui continue de forcer après la butée mécanique
Deux types de réglages selon le moteur
Fins de course mécaniques (moteurs d'entrée de gamme)
Elles se règlent par des vis de réglage situées sur la tête du moteur, accessibles une fois le coffre ouvert.
- Remettez le courant
- Descendez le volet jusqu'à la position souhaitée en bas
- Tournez la vis de fin de course basse (souvent repérée par un symbole ↓) jusqu'à ce que le moteur s'arrête à cette position
- Montez le volet jusqu'à la position souhaitée en haut
- Réglez la vis de fin de course haute (↑) de la même façon
- Testez plusieurs cycles complets
Fins de course électroniques (moteurs radio ou connectés)
Le réglage se fait via la télécommande ou l'application, sans ouvrir le coffre.
La procédure varie selon les marques, mais le principe est toujours le même :
- Entrez en mode programmation (souvent : appui long sur un bouton dédié jusqu'au clignotement)
- Descendez le volet à la position basse souhaitée
- Validez la position basse
- Montez le volet à la position haute souhaitée
- Validez la position haute
- Quittez le mode programmation
> Conservez la notice du moteur à portée de main pour cette étape — les combinaisons de touches varient d'un fabricant à l'autre.
Régler une position intermédiaire (option)
Certains moteurs permettent de mémoriser une position favorite (mi-hauteur, position ventilation…). Cette option est particulièrement utile pour les grandes baies vitrées ou les pièces exposées au soleil.
Étape 6 – Tester et ajuster
Une fois les fins de course réglées, effectuez une série de tests complets avant de refermer le coffre.
Checklist de validation
- [ ] Le volet monte jusqu'en haut sans forcer ni claquer
- [ ] Le volet descend jusqu'en bas et s'arrête proprement sur le seuil
- [ ] Le tablier est bien aligné dans les glissières (pas de frottement latéral)
- [ ] Le moteur ne fait pas de bruit anormal (grincement, vibration excessive)
- [ ] La télécommande ou l'interrupteur répond correctement dans les deux sens
- [ ] Le volet s'arrête immédiatement à l'appui sur stop
Si le volet descend de travers
Vérifiez que l'axe est bien horizontal et que les deux glissières sont à la même hauteur. Un léger désalignement suffit à provoquer une descente en biais.
Si le moteur chauffe anormalement
Un moteur qui chauffe après quelques cycles peut indiquer :
- Une puissance insuffisante pour le poids du tablier → vérifiez le dimensionnement
- Des fins de course mal réglées qui font forcer le moteur en butée
- Un tablier qui frotte dans les glissières
Les erreurs fréquentes à éviter
| Erreur | Conséquence | Comment l'éviter |
|---|---|---|
| Moteur sous-dimensionné | Surchauffe, panne prématurée | Calculer la puissance avant achat |
| Couronne inadaptée | Bruit, décrochage du tablier | Vérifier le diamètre et le profil de l'axe |
| Fins de course non réglées | Tablier qui force en butée | Toujours régler avant utilisation normale |
| Axe non horizontal | Descente en biais, usure des lames | Vérifier le niveau lors de la pose |
| Raccordement sans couper le tableau | Risque électrique grave | Toujours couper au disjoncteur |
| Notice non consultée | Réglages incorrects | Garder la notice accessible pendant l'installation |
FAQ
Peut-on installer un moteur de volet roulant soi-même ?
Oui, pour la partie mécanique. Le raccordement électrique est accessible à un bricoleur averti, mais si vous n'êtes pas à l'aise avec le 230 V, confiez cette seule étape à un électricien. Le reste de l'installation ne nécessite pas de compétences particulières.
Combien de temps prend l'installation ?
Comptez entre 1h et 2h30 pour un volet standard, selon que vous remplacez un moteur existant (plus rapide) ou motorisez un volet manuel (plus long). Le réglage des fins de course représente environ 20 à 30 minutes.
Mon moteur est trop court pour mon axe — que faire ?
Vérifiez la longueur utile du moteur dans sa fiche technique et comparez-la à la largeur intérieure de votre coffre. Si le moteur est trop court, il peut être nécessaire d'utiliser un adaptateur d'axe ou de choisir un modèle de longueur supérieure.
Comment savoir si mon moteur est compatible avec ma télécommande existante ?
La compatibilité dépend du protocole radio (RTS, io-homecontrol, Z-Wave…). Un moteur d'une marque différente ne sera généralement pas compatible avec une télécommande existante, sauf si les deux utilisent le même protocole ouvert.
Le moteur vibre beaucoup — est-ce normal ?
Une légère vibration est normale au démarrage. Une vibration forte et continue indique souvent un problème de fixation du support anti-rotation ou un axe légèrement voilé. Vérifiez les deux points avant de conclure à un défaut moteur.
Quelle puissance de moteur choisir pour mon volet ?
La puissance dépend de la surface et du poids du tablier. Un volet PVC standard de 2 m × 1,5 m nécessite généralement un moteur de 10 à 15 Nm. Pour un volet aluminium ou une grande baie, il faut monter à 20 Nm ou plus.
Prochaine étape : bien dimensionner votre moteur avant l'achat
L'installation se passe bien quand le moteur est correctement choisi en amont. Si vous n'avez pas encore sélectionné votre moteur — ou si vous voulez vérifier que celui que vous avez en tête est adapté à votre volet —, notre outil de calcul vous donne la puissance recommandée en fonction de vos dimensions réelles.
→ Calculer la puissance de mon moteur de volet roulant
Entrez simplement la largeur, la hauteur et le matériau de votre volet : vous obtenez une recommandation concrète, sans jargon, directement utilisable pour votre achat.
