Dimension porte de garage sectionnelle : repères de mesure

Prendre les mesures précises de votre porte de garage sectionnelle est l'étape cruciale qui détermine la réussite de votre projet. Une erreur de quelques centimètres peut compromettre l'installation et vous coûter cher. Ce guide détaillé vous accompagne pas à pas pour mesurer correctement votre ouverture et choisir la porte adaptée.

Pourquoi la précision des mesures est-elle cruciale ?

Les portes de garage sectionnelles nécessitent des dimensions exactes pour plusieurs raisons :

• Mécanisme de guidage : Les rails latéraux doivent s'ajuster parfaitement dans l'ouverture
• Étanchéité optimale : Les joints périphériques ne fonctionnent qu'avec des mesures précises
• Motorisation : L'équilibrage du système dépend des dimensions exactes
• Coût d'installation : Des mesures erronées entraînent des modifications coûteuses

Une porte mal dimensionnée peut nécessiter des travaux de maçonnerie supplémentaires ou, dans le pire des cas, être inutilisable.

Outils nécessaires pour mesurer votre porte de garage

Avant de commencer, rassemblez ces outils indispensables :

Matériel de mesure

• Mètre ruban métallique de 5 mètres minimum
• Niveau à bulle de 60 cm
• Équerre de maçon
• Crayon et carnet pour noter les mesures

Matériel de vérification

• Fil à plomb pour vérifier la verticalité
• Règle de maçon de 2 mètres
• Lampe torche pour éclairer les zones sombres

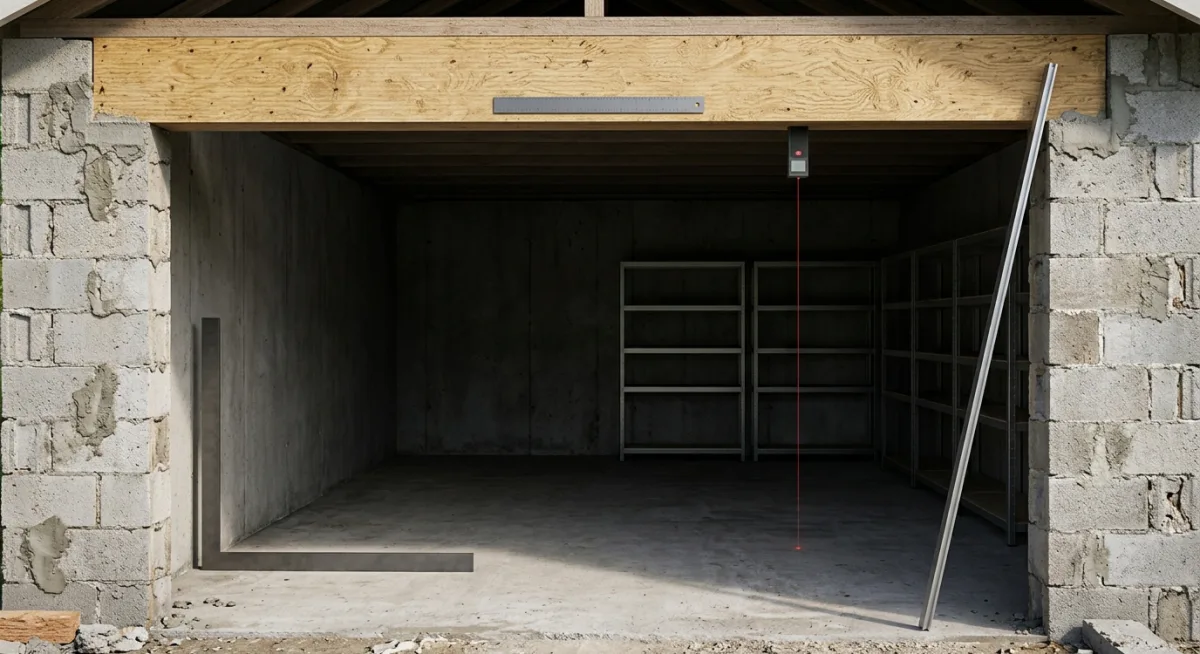

Étape 1 : Mesurer la largeur de l'ouverture

Mesure de la largeur intérieure

1. Positionnement : Placez-vous à l'intérieur du garage
2. Mesure haute : Mesurez la largeur à 10 cm du haut de l'ouverture
3. Mesure médiane : Mesurez au centre de la hauteur
4. Mesure basse : Mesurez à 10 cm du sol

> Point crucial : Prenez la mesure la plus petite des trois. C'est cette dimension qui déterminera la largeur maximale de votre porte.

Vérification de l'équerrage

• Mesurez les deux diagonales de l'ouverture
• L'écart ne doit pas dépasser 5 mm
• Si l'écart est supérieur, des travaux de rectification seront nécessaires

Étape 2 : Mesurer la hauteur de l'ouverture

Mesure de la hauteur libre

1. Côté gauche : Mesurez du sol fini au linteau
2. Centre : Mesurez au milieu de l'ouverture
3. Côté droit : Mesurez du côté opposé

Retenez la mesure la plus petite pour déterminer la hauteur de passage.

Points de vigilance pour la hauteur

• Sol fini : Mesurez depuis le sol définitif, pas depuis une chape provisoire
• Linteau : Vérifiez que le linteau est parfaitement horizontal
• Pente : Si le sol présente une pente, mesurez au point le plus haut

Étape 3 : Vérifier les dimensions de retombée de linteau

La retombée de linteau est l'espace disponible au-dessus de l'ouverture, crucial pour le logement du coffre de la porte sectionnelle.

Mesures indispensables

• Hauteur sous plafond : Distance entre le haut de l'ouverture et le plafond
• Profondeur disponible : Espace libre depuis l'ouverture vers l'intérieur du garage
• Obstacles éventuels : Poutres, canalisations, éclairage

Dimensions minimales requises

Étape 4 : Mesurer les tableaux latéraux

Les tableaux sont les parties verticales de l'ouverture où se fixent les rails de guidage.

Largeur des tableaux

• Mesure minimale : 80 mm de chaque côté
• Mesure recommandée : 100 mm pour une installation optimale
• Vérification : Les tableaux doivent être parfaitement verticaux

Profondeur des tableaux

La profondeur détermine l'espace disponible pour les rails :

• Minimum requis : 45 mm
• Recommandé : 60 mm
• Avec isolation : 80 mm minimum

Étape 5 : Contrôler l'aplomb et le niveau

Vérification de la verticalité

1. Utilisez un fil à plomb sur chaque tableau
2. L'écart maximum toléré est de 5 mm sur 2 mètres
3. Notez tout défaut d'aplomb significatif

Contrôle de l'horizontalité

• Vérifiez le niveau du seuil avec un niveau à bulle
• Contrôlez l'horizontalité du linteau
• Une pente maximale de 5 mm par mètre est acceptable

Cas particuliers et situations spécifiques

Ouverture avec seuil en pente

Si votre garage présente une pente :

1. Mesurez la hauteur au point le plus bas
2. Calculez la différence de niveau sur la largeur
3. Prévoyez un seuil de rattrapage si nécessaire

Ouverture irrégulière

Pour les ouvertures présentant des défauts :

• Défaut d'équerrage : Envisagez une rectification ou une porte sur-mesure
• Tableaux inégaux : Prévoyez des cales de rattrapage
• Linteau irrégulier : Une rectification peut être nécessaire

Rénovation d'ancienne porte

Lors du remplacement d'une ancienne porte :

1. Démontez complètement l'ancien système
2. Nettoyez l'ouverture de tous résidus
3. Re-mesurez entièrement car les dimensions peuvent avoir évolué

Calcul des dimensions de porte à commander

Largeur de porte

Largeur de porte = Largeur d'ouverture - 20 mm

Cette marge permet l'ajustement et l'étanchéité des joints latéraux.

Hauteur de porte

Hauteur de porte = Hauteur d'ouverture - 25 mm

Cette réduction compense l'épaisseur du rail bas et permet le réglage final.

Exemple de calcul

Pour une ouverture de 2400 mm × 2000 mm :

• Porte à commander : 2380 mm × 1975 mm
• Marge de sécurité : Toujours arrondir à la dimension inférieure

Erreurs à éviter avec Porte garage sectionnelle

Erreurs de mesure

• Mesurer depuis un sol provisoire : Attendez le sol définitif
• Négliger les diagonales : Un défaut d'équerrage compromet l'installation
• Oublier les obstacles : Canalisations, prises électriques, éclairage

Erreurs de calcul

• Confondre dimensions d'ouverture et de porte : La porte est toujours plus petite
• Négliger la motorisation : Elle nécessite plus d'espace
• Sous-estimer les retombées : Vérifiez les spécifications du fabricant

Erreurs de planification

• Commander avant les finitions : Sol et enduits peuvent modifier les dimensions
• Ignorer les normes locales : Certaines régions imposent des contraintes spécifiques

Validation de vos mesures

Double contrôle recommandé

1. Faites mesurer par une seconde personne
2. Vérifiez vos calculs deux fois
3. Comparez avec les spécifications du fabricant

Points de contrôle final

• [ ] Largeur mesurée en 3 points
• [ ] Hauteur mesurée en 3 points
• [ ] Diagonales vérifiées
• [ ] Retombées contrôlées
• [ ] Tableaux mesurés
• [ ] Aplomb et niveau vérifiés
• [ ] Obstacles identifiés
• [ ] Dimensions de porte calculées

Aide professionnelle pour Porte garage sectionnelle

Certaines situations nécessitent l'intervention d'un expert :

Cas complexes

• Ouverture très irrégulière (écart > 10 mm)
• Structure ancienne avec contraintes particulières
• Intégration domotique complexe
• Contraintes architecturales spécifiques

Avantages de l'expertise professionnelle

• Garantie des mesures et responsabilité
• Conseil technique adapté à votre situation
• Détection des problèmes non visibles
• Optimisation de la solution technique

Préparer votre commande

Une fois vos mesures validées, vous disposez de toutes les informations pour choisir votre porte de garage sectionnelle. Les dimensions exactes vous permettront de :

• Sélectionner le bon modèle dans notre gamme de portes de garage sectionnelles
• Vérifier la compatibilité avec votre ouverture grâce à notre guide de compatibilité
• Planifier l'installation en consultant notre guide d'installation

Questions fréquentes sur les mesures

Quelle précision pour les mesures ?

Les mesures doivent être prises au millimètre près. Une erreur de 5 mm peut compromettre l'installation.

Peut-on installer une porte plus petite que l'ouverture ?

Oui, mais l'écart ne doit pas dépasser 50 mm en largeur et 30 mm en hauteur pour maintenir l'étanchéité.

Comment mesurer une ouverture cintrée ?

Pour les ouvertures avec arc, mesurez la hauteur sous la partie droite du linteau, l'arc étant généralement décoratif.

Faut-il prévoir l'épaisseur de l'isolation ?

Si vous prévoyez d'isoler les murs après installation, déduisez l'épaisseur de l'isolant de vos mesures d'ouverture.

Que faire si les mesures sont limites ?

En cas de doute, optez pour la dimension inférieure ou consultez un professionnel pour une solution sur-mesure.

Prendre les mesures exactes de votre porte de garage sectionnelle demande de la rigueur mais reste accessible avec la bonne méthode. Ces dimensions précises sont la garantie d'une installation réussie et d'un fonctionnement optimal de votre future porte.
