Ordre des étapes, points de contrôle et gestes utiles: tout pour installer pompe de relevage climatisation plus sereinement.
- Comprendre l'importance d'une pompe de relevage pour l'évacuation des condensats.
- Identifier le matériel et l'outillage nécessaires pour l'installation.
- Choisir l'emplacement optimal et vérifier la compatibilité électrique.
- Planifier le circuit d'évacuation et fixer correctement la pompe.

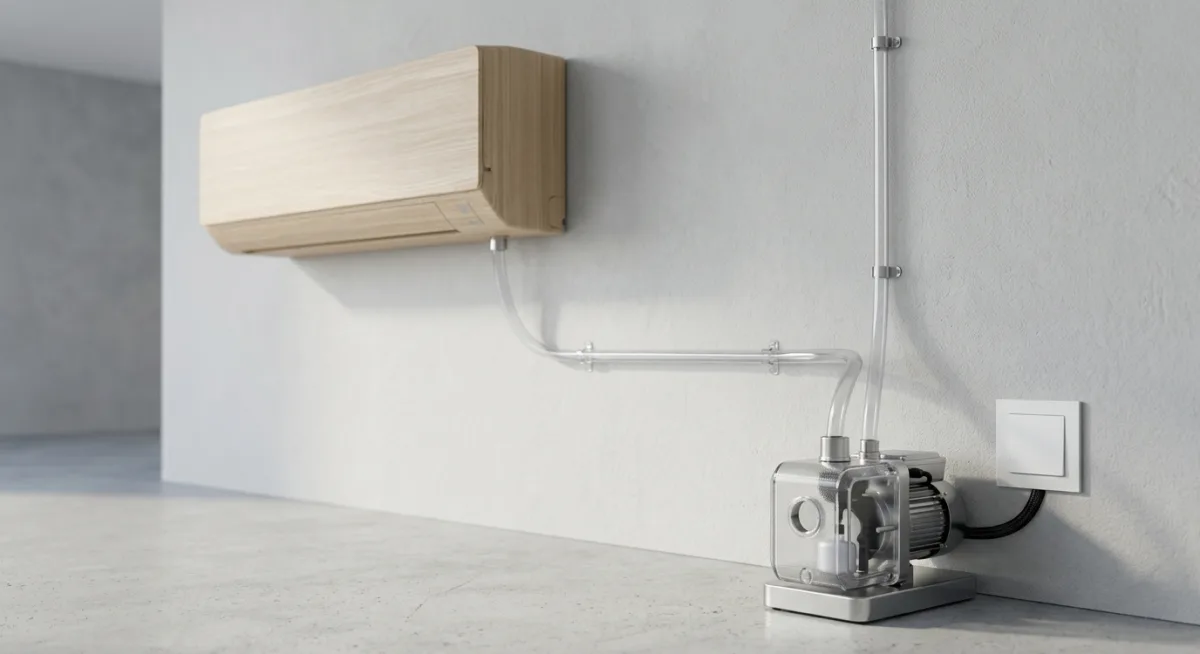

L'installation d'une pompe de relevage climatisation est une étape cruciale pour évacuer efficacement les condensats de votre système de climatisation. Ce guide détaillé vous accompagne dans toutes les étapes, du choix du matériel à la mise en service.
Pourquoi installer une pompe de relevage pour climatisation ?
Une pompe de relevage devient indispensable lorsque l'évacuation gravitaire des condensats n'est pas possible. Cette situation se présente notamment quand :
- L'unité intérieure est installée en sous-sol
- Le point d'évacuation se trouve plus haut que l'appareil
- La distance d'évacuation dépasse 10 mètres
- L'installation nécessite de franchir des obstacles architecturaux
Sans pompe de relevage, les condensats s'accumulent et provoquent des débordements, des infiltrations et des dysfonctionnements de votre climatisation.
Matériel nécessaire pour l'installation
Équipements principaux
- Pompe de relevage climatisation adaptée au débit de votre installation
- Tuyau d'évacuation PVC Ø16 ou Ø20 mm
- Raccords et coudes PVC
- Colliers de serrage
- Siphon de sécurité (si requis)
Outillage indispensable
- Perceuse avec mèches béton et bois
- Niveau à bulle
- Mètre ruban
- Tournevis cruciforme et plat
- Pince coupante
- Clés plates 10 et 13 mm
Étapes préparatoires à l'installation
1. Choisir l'emplacement de la pompe
L'emplacement doit respecter plusieurs critères :
- Proximité de l'unité intérieure (maximum 2 mètres)
- Accès facile pour la maintenance
- Surface plane et stable
- Protection contre le gel si installation extérieure
2. Vérifier la compatibilité électrique
Contrôlez que votre installation électrique dispose :
- D'une prise 230V proche de l'emplacement
- D'une protection différentielle 30mA
- D'un disjoncteur dédié 10A minimum
3. Planifier le circuit d'évacuation
Tracez le parcours du tuyau d'évacuation en respectant :
- Une pente minimale de 1% vers l'évacuation
- L'évitement des coudes à 90° (privilégier 2 coudes à 45°)
- Une longueur totale inférieure à 50 mètres
Installation pas à pas de la pompe de relevage
Étape 1 : Fixation de la pompe
- Positionnez la pompe à l'emplacement choisi
- Marquez les points de fixation au crayon
- Percez les trous avec une mèche adaptée au support
- Fixez solidement avec chevilles et vis inoxydables
- Vérifiez l'horizontalité avec le niveau à bulle
Étape 2 : Raccordement de l'arrivée des condensats
- Connectez le tuyau provenant de l'unité intérieure au réservoir
- Utilisez un raccord étanche pour éviter les fuites
- Vérifiez la pente descendante sur tout le parcours
- Testez l'étanchéité en versant de l'eau dans le bac
Étape 3 : Installation du circuit d'évacuation
- Raccordez le tuyau de refoulement sur la sortie haute de la pompe
- Installez un clapet anti-retour pour éviter le reflux
- Fixez le tuyau tous les 50 cm avec des colliers
- Respectez la pente ascendante jusqu'au point d'évacuation
Étape 4 : Branchement électrique
Attention : Coupez l'alimentation électrique avant toute intervention
- Raccordez le câble d'alimentation selon le schéma du fabricant
- Vérifiez la mise à la terre si requise
- Protégez les connexions dans un boîtier étanche
- Testez la continuité avec un multimètre
Configuration et réglages de la pompe
Réglage du niveau de déclenchement
La plupart des pompes disposent d'un flotteur réglable :
- Niveau bas : arrêt de la pompe (évite la marche à sec)
- Niveau haut : démarrage de la pompe
- Écart optimal : 3 à 5 cm entre les deux niveaux
Paramétrage des alarmes
Si votre pompe dispose d'un système d'alarme :
- Configurez le niveau d'alerte légèrement au-dessus du niveau haut
- Testez le signal sonore ou lumineux
- Vérifiez la transmission vers le système de climatisation
Tests de fonctionnement et mise en service
Test d'étanchéité
- Remplissez progressivement le réservoir avec de l'eau
- Vérifiez l'absence de fuites sur tous les raccords
- Contrôlez le bon fonctionnement du flotteur
- Testez plusieurs cycles de remplissage/vidange
Test de performance
- Mesurez le débit de la pompe avec un récipient gradué
- Chronométrez le temps de vidange complète
- Vérifiez la hauteur de refoulement maximale
- Contrôlez le niveau sonore (< 45 dB recommandé)
Validation du système complet
- Mettez en marche la climatisation
- Attendez la production des premiers condensats
- Observez le cycle automatique de la pompe
- Vérifiez l'évacuation au point de rejet
Maintenance préventive de votre installation
Contrôles mensuels
- Nettoyage du réservoir avec de l'eau savonneuse
- Vérification du flotteur et de sa liberté de mouvement
- Contrôle visuel des raccords et tuyauteries
- Test du système d'alarme si présent
Maintenance saisonnière
- Détartrage de la pompe avec un produit adapté
- Remplacement du filtre d'aspiration si équipé
- Vérification des fixations et resserrage si nécessaire
- Contrôle de l'isolation électrique
Dépannage des problèmes courants
La pompe ne démarre pas
Causes possibles :
- Alimentation électrique défaillante
- Flotteur bloqué en position basse
- Pompe encrassée ou bloquée
Solutions :
- Vérifiez la tension d'alimentation
- Nettoyez le flotteur et son logement
- Démontez et nettoyez la turbine
Évacuation insuffisante
Causes possibles :
- Tuyau d'évacuation obstrué
- Pente insuffisante
- Pompe sous-dimensionnée
Solutions :
- Débouchez le circuit d'évacuation
- Corrigez la pente du tuyau
- Vérifiez la compatibilité débit/hauteur
Fonctionnement bruyant
Causes possibles :
- Vibrations sur le support
- Cavitation de la pompe
- Usure des roulements
Solutions :
- Renforcez la fixation
- Vérifiez le niveau d'eau minimum
- Remplacez la pompe si nécessaire
Réglementation et normes à respecter
L'installation d'une pompe de relevage climatisation doit respecter :
- NF C 15-100 pour la partie électrique
- DTU 65.12 pour les installations de climatisation
- Réglementation locale sur l'évacuation des eaux
Certaines installations nécessitent une déclaration en mairie, notamment pour les rejets vers le réseau public.
Coût et rentabilité de l'installation
Budget prévisionnel
- Pompe de relevage : 150 à 400 €
- Accessoires et tuyauterie : 50 à 100 €
- Main d'œuvre professionnelle : 200 à 350 €
- Total installation : 400 à 850 €
Retour sur investissement
Une installation correcte évite :
- Dégâts des eaux (coût moyen : 2 000 €)
- Réparations de climatisation (300 à 800 €)
- Surconsommation énergétique due aux dysfonctionnements
Choisir la bonne pompe pour votre installation
Le choix de votre pompe de relevage climatisation dépend de plusieurs paramètres techniques cruciaux. Évaluez précisément vos besoins en débit, hauteur de refoulement et compatibilité avec votre système existant.
Pour une installation réussie et durable, n'hésitez pas à faire appel à un professionnel qualifié qui saura adapter ces recommandations à votre configuration spécifique.
