Genouillere volet roulant : repères de mesure

Mesurer correctement une genouillère de volet roulant est essentiel pour garantir le bon fonctionnement de votre installation. Une erreur de mesure peut entraîner des dysfonctionnements, une usure prématurée ou même l'impossibilité de monter la pièce. Ce guide vous explique étape par étape comment prendre les bonnes mesures.

Qu'est-ce qu'une genouillère de volet roulant ?

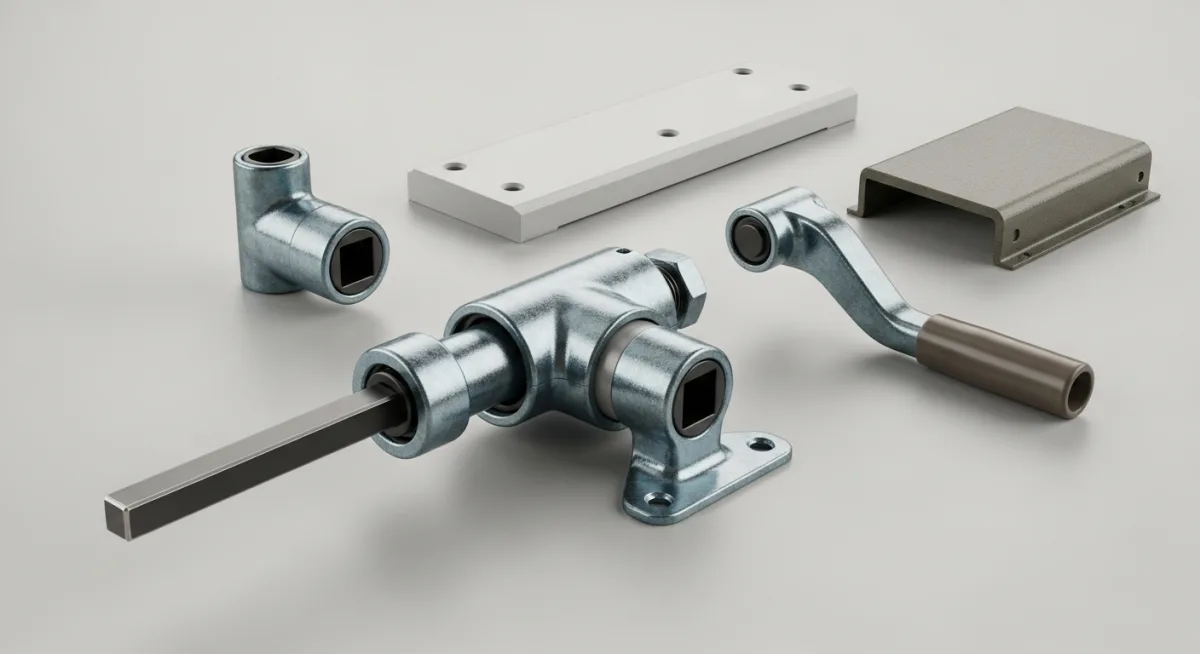

La genouillère est la pièce de liaison articulée qui relie le tablier du volet roulant au système de manœuvre. Elle permet la transmission du mouvement de montée et descente tout en s'adaptant aux contraintes mécaniques du système.

Outils pour mesurer Genouillere volet roulant

Avant de commencer, rassemblez ces outils indispensables :

• Mètre ruban ou règle graduée
• Pied à coulisse pour les mesures précises
• Crayon pour noter les dimensions
• Lampe de poche si l'accès est difficile

Mesurer Genouillere volet roulant étape par étape

1. Identifier le type de genouillère

Examinez votre installation pour déterminer le type de genouillère :

• Genouillère droite ou coudée
• Fixation par vis ou par clips
• Matériau (plastique, métal)

2. Mesurer la longueur totale

Mesurez la distance entre les deux points de fixation de la genouillère :

• Placez le mètre au centre du premier point d'attache
• Étendez jusqu'au centre du second point d'attache
• Notez cette mesure en millimètres

3. Relever le diamètre des axes

Utilisez le pied à coulisse pour mesurer :

• Le diamètre de l'axe côté tablier
• Le diamètre de l'axe côté mécanisme
• Ces diamètres peuvent être différents selon le modèle

4. Mesurer l'entraxe des fixations

L'entraxe correspond à la distance entre les centres des trous de fixation :

• Mesurez précisément cette distance
• Vérifiez que les trous sont alignés ou décalés

5. Contrôler l'épaisseur et la largeur

Relevez les dimensions de la section de la genouillère :

• Épaisseur du corps principal
• Largeur maximale
• Hauteur totale une fois montée

Points de vigilance lors de la mesure

Attention aux déformations

Une genouillère usée peut être déformée. Dans ce cas :

• Mesurez sur la partie la moins abîmée
• Comparez avec les spécifications d'origine si disponibles
• Considérez une marge de sécurité

Vérification de la compatibilité

Assurez-vous que :

• Les matériaux sont compatibles (éviter le contact métal/métal sans lubrification)
• La charge supportée correspond à votre volet
• Le système de fixation est identique

Contrôle de l'usure des points d'attache

Examinez l'état des fixations existantes :

• Trous agrandis par l'usure
• Filetages endommagés
• Supports déformés

Erreurs courantes avec Genouillere volet roulant

Mesurer avec la genouillère en place

Ne mesurez jamais une genouillère sous contrainte. Démontez-la si possible pour obtenir des mesures exactes.

Négliger l'angle de travail

La genouillère doit fonctionner dans une plage d'angles spécifique. Vérifiez que votre installation respecte ces contraintes.

Oublier les tolérances

Prévoyez une tolérance de ±1mm sur vos mesures pour compenser les variations de fabrication.

Tableau de correspondance des mesures

Validation de vos mesures

Avant de commander votre nouvelle genouillère :

1. Double-vérifiez toutes les dimensions
2. Photographiez l'ancienne pièce avec un mètre visible
3. Consultez la documentation technique si disponible
4. Testez la compatibilité avec les autres éléments

Aide professionnelle pour Genouillere volet roulant

Contactez un spécialiste si :

• Les mesures semblent incohérentes
• Vous identifiez plusieurs pièces défaillantes
• L'installation présente des modifications non standard
• Vous n'êtes pas sûr du type de genouillère

Une mesure précise est la garantie d'un remplacement réussi et d'un fonctionnement optimal de votre volet roulant.

---
